Serge vient d’acheter une maison des années 1980. Premier chantier : refaire l’électricité du garage pour y installer un atelier. Devant les rouleaux de câbles au magasin de bricolage, il hésite. 1,5 mm², 2,5 mm², 6 mm²… Lequel choisir pour ses prises, son éclairage, et cette future scie à ruban qu’il convoite ?
Vous vous reconnaissez peut-être dans cette situation. Rassurez-vous, la logique est plus simple qu’elle n’en a l’air une fois qu’on l’a comprise. Et la bonne nouvelle, c’est que pour l’immense majorité des projets domestiques, trois sections suffisent à couvrir tous vos besoins.
Pourquoi la section du câble compte autant
Avant de parler chiffres, prenons un instant pour comprendre ce qui se joue vraiment. La section d’un câble — cette valeur en mm² inscrite sur la gaine — correspond à la surface de son âme en cuivre. Plus elle est grande, plus le courant passe facilement.
Ce que l’on oublie souvent, c’est qu’un câble trop fin pour la puissance demandée va chauffer. Pas immédiatement, pas de façon visible, mais jour après jour. L’isolant se fragilise, le cuivre fatigue. J’ai vu des tableaux électriques avec des fils noircis derrière les disjoncteurs — le propriétaire n’avait rien remarqué pendant des années, jusqu’au jour où ça a disjoncté pour de bon.
À l’inverse, un câble plus gros que nécessaire ne pose aucun problème. Il coûte un peu plus cher, se manipule moins facilement dans les gaines, mais côté sécurité, c’est parfait. Quand vous hésitez entre deux sections, la réponse est donc simple : prenez la plus grande.
Tout cela est encadré par la norme NF C 15-100, dont la dernière édition date d’août 2024. Ce n’est pas qu’un texte théorique : sans son respect, pas d’attestation Consuel, et sans Consuel, pas de raccordement au réseau. Votre assurance habitation pourrait également vous laisser tomber en cas de pépin. Autant dire que le sujet mérite qu’on s’y attarde.
Comprendre ce qui est écrit sur un câble
Chaque câble porte un marquage qui raconte son histoire. Prenons un exemple que vous croiserez souvent : H07V-U 3G2,5 NF 450/750V.
Le H07V-U indique un câble harmonisé européen, avec un isolant PVC et une âme rigide. Le 3G2,5 vous dit qu’il contient trois conducteurs dont un fil de terre (c’est le « G »), chacun de 2,5 mm² de section. Le sigle NF confirme la certification aux normes françaises, et 450/750V précise la tension maximale supportée.
Dans la pratique, vous croiserez surtout des câbles H07V-U pour les installations courantes, et des R2V gainés pour les passages exposés ou enterrés. Pour trouver le bon cable cuivre avec les caractéristiques adaptées à votre projet, des spécialistes comme Mon Câble Électrique proposent fiches techniques détaillées et conseils de dimensionnement.
Le lien entre section et puissance
Plus la section augmente, plus le câble supporte d’intensité. Voici les repères pour du cuivre en installation encastrée :
| Section | Intensité max | Puissance en 230V |
|---|---|---|
| 1,5 mm² | 16 A | 3 680 W |
| 2,5 mm² | 21 A | 4 830 W |
| 4 mm² | 27 A | 6 210 W |
| 6 mm² | 34 A | 7 820 W |
| 10 mm² | 46 A | 10 580 W |
Ces chiffres vous semblent abstraits ? Mettez-les en perspective : un four standard consomme environ 2 500 W, une plaque à induction peut grimper jusqu’à 7 200 W, un lave-linge tourne autour de 2 000 W. Vous voyez tout de suite pourquoi votre plaque de cuisson ne peut pas partager le câble de vos prises de salon.
Une précision importante : ces valeurs d’intensité correspondent à la capacité physique maximale du conducteur. En pratique, le disjoncteur de protection est calibré légèrement en dessous (20 A pour du 2,5 mm², par exemple) afin de déclencher avant que le câble n’atteigne sa limite. C’est cette valeur de disjoncteur que vous retrouverez dans les tableaux réglementaires.

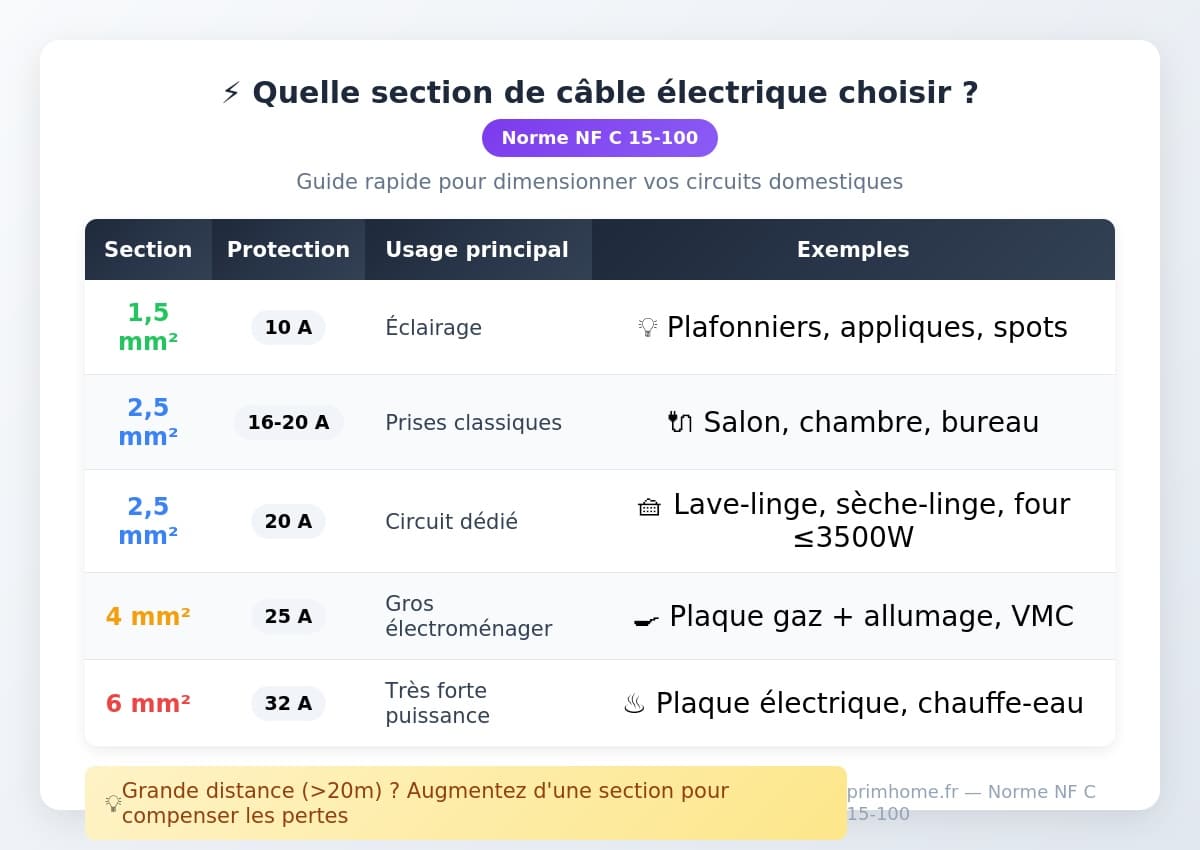

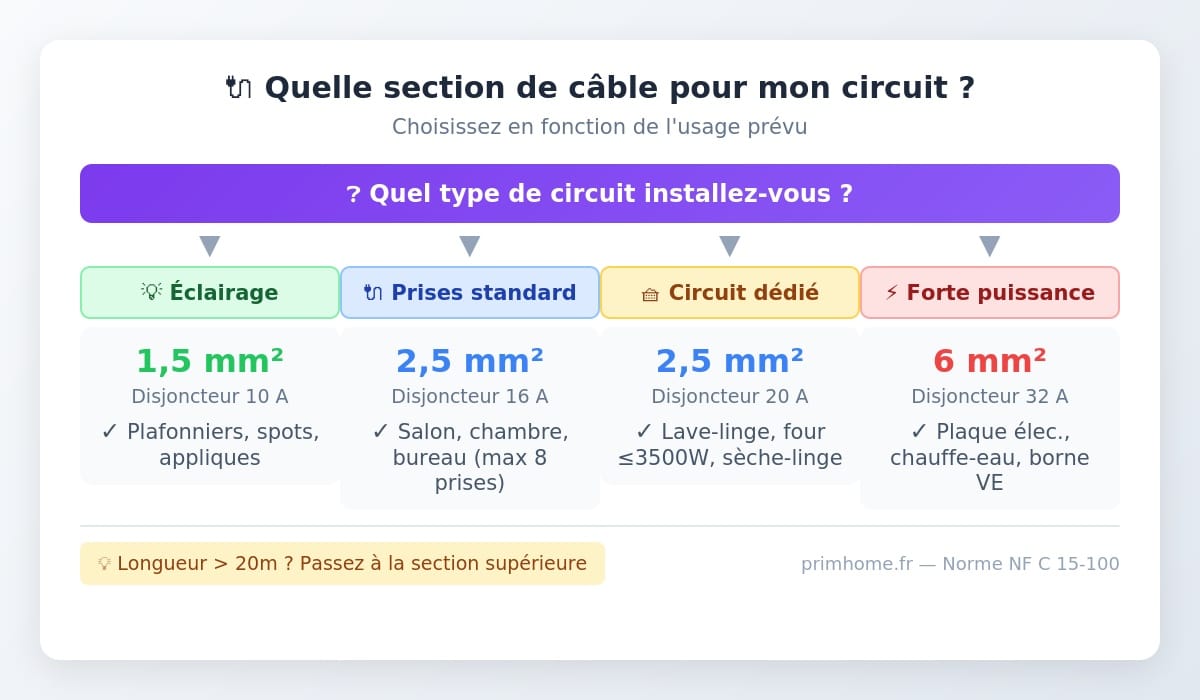

Quelle section pour quel usage : le tableau à garder sous la main
Voici les exigences de la norme NF C 15-100. C’est le tableau que je garde sous la main à chaque projet de rénovation :
| Usage | Section | Disjoncteur | Ce qu’il faut savoir |
|---|---|---|---|
| Éclairage | 1,5 mm² | 10 A | Maximum 8 points lumineux par circuit |
| Prises classiques | 2,5 mm² | 20 A | Maximum 12 prises par circuit |
| Four | 2,5 mm² | 20 A | Circuit dédié, un seul appareil |
| Lave-linge, sèche-linge | 2,5 mm² | 20 A | Chacun son circuit |
| Plaque de cuisson | 6 mm² | 32 A | Le plus gourmand de la maison |
| Chauffe-eau | 2,5 mm² | 20 A | Circuit dédié |
| VMC | 1,5 mm² | 2 A | Consommation très faible |
| Borne recharge VE | 2,5 à 10 mm² | 20 à 40 A | Selon la puissance choisie |
Pour vos luminaires et prises du quotidien
Le 1,5 mm² suffit amplement pour l’éclairage. Un lustre avec plusieurs ampoules compte pour un seul point lumineux, donc avec 8 points autorisés par circuit, vous avez de la marge.
Pour les prises de courant, ce que je recommande souvent, c’est de partir directement sur une section de 2,5 mm² même si le 1,5 mm² est techniquement autorisé pour 8 prises. Pourquoi ? Parce que le jour où vous brancherez un radiateur d’appoint ou un aspirateur puissant, vous serez content d’avoir cette marge. Le surcoût est minime, la tranquillité d’esprit n’a pas de prix.
Pour le gros électroménager
Soyons clairs sur un point : le gros électroménager exige des circuits dédiés. Un appareil, un circuit, un disjoncteur. Ce n’est pas une recommandation, c’est une obligation — et c’est logique. Vous n’avez pas envie que votre four fasse disjoncter la machine à laver en plein essorage.
Pour un four classique jusqu’à 3 500 W, une section de 2,5 mm² avec disjoncteur 20 A fait parfaitement l’affaire. La plaque de cuisson, elle, nécessite systématiquement une section de 6 mm² et un disjoncteur 32 A. C’est l’un des circuits les plus exigeants de la maison, surtout si vous optez pour l’induction.
Les cas particuliers
La VMC, avec sa consommation modeste, se contente de 1,5 mm² et d’un petit disjoncteur 2 A.
Si vous envisagez une borne de recharge pour véhicule électrique — un projet de plus en plus fréquent — le dimensionnement dépend de la puissance souhaitée. Comptez 2,5 mm² pour une prise renforcée 3,7 kW, 6 mm² pour une borne 7,4 kW monophasée, et 2,5 mm² en triphasé (câble 5G2,5) pour atteindre 11 kW. Pour une borne 22 kW, passez au 6 mm² (5G6). L’installation nécessite aussi un différentiel adapté — votre installateur IRVE (obligatoire au-delà de 3,7 kW) saura lequel choisir.
Quelle section pour l’alimentation du tableau électrique
Entre votre compteur et le tableau de répartition, le câble alimente toute l’installation. Les sections sont donc nettement plus importantes :
| Puissance compteur | Section cuivre (jusqu’à 30 m) |
|---|---|
| 6 kVA (30 A) | 10 mm² |
| 9 kVA (45 A) | 10 mm² (16 mm² conseillé) |
| 12 kVA (60 A) | 16 mm² |
| 18 kVA (90 A) | 25 mm² |
Attention toutefois à la distance. Au-delà de 30 mètres entre le compteur et le tableau, majorez d’une section pour compenser la chute de tension. C’est un détail que beaucoup oublient, notamment dans les propriétés où le compteur est installé en limite de terrain, loin de la maison.
Quand un calcul s’impose
Pour les circuits standards, le tableau ci-dessus suffit. Mais pour alimenter une dépendance éloignée, un atelier au fond du jardin ou un local technique, un petit calcul permet de vérifier que tout ira bien.
La formule simplifiée : S = (0,0179 × 2 × L × P) / (ΔU × U)
Où S est la section en mm², L la longueur du câble en mètres, P la puissance totale en watts, ΔU la chute de tension acceptable (3 % pour l’éclairage, 5 % pour le reste), et U la tension du réseau (230 V).
L’exemple de Serge
Reprenons notre ami Serge et son garage situé à 30 mètres du tableau principal (le compteur est en limite de propriété). Il prévoit un éclairage (100 W), quelques outils portatifs (2 000 W maximum) et un chargeur de batteries (50 W). Puissance totale : 2 150 W.
Avec une chute de tension de 5 % (soit 11,5 V), le calcul donne 0,87 mm². Mais la norme impose un minimum de 2,5 mm² pour des prises de courant, donc Serge partira sur du 2,5 mm² avec un disjoncteur 20 A. S’il avait prévu 50 mètres de câble, il aurait dû passer au 4 mm² pour respecter les limites de chute de tension.
Ce qu’il faut retenir ? Le calcul vous donne un plancher théorique, mais les minimums réglementaires s’appliquent toujours. Et dans le doute, la section supérieure reste le meilleur choix.
Câble rigide ou souple : tout dépend de votre situation
Le câble rigide domine largement dans l’habitat, et pour de bonnes raisons. Ce type de conducteur à âme pleine offre une conductivité optimale, se connecte facilement dans les borniers automatiques, et vieillit remarquablement bien. C’est ce que vous trouverez dans la quasi-totalité des maisons, et son prix reste plus accessible que l’équivalent souple.
Le câble souple, constitué de brins torsadés, trouve sa place dans les espaces contraints : raccordements dans des tableaux étroits, passages sinueux, situations où il faut serpenter. Attention toutefois : il nécessite obligatoirement des embouts à sertir. Sans eux, les brins s’effilochent dans les connexions, le contact devient aléatoire, et vous créez un point chaud. J’ai vu des connexions cramées pour cette seule raison — l’économie de quelques embouts à 10 centimes pièce.
Erreurs de section à éviter absolument
Une erreur fréquente consiste à sous-dimensionner les circuits puissants. Du 2,5 mm² sur une plaque de cuisson, c’est l’échauffement garanti à terme. Le 6 mm² est obligatoire, point final.
Autre piège classique : mélanger les sections sur un même circuit. Du 1,5 mm² raccordé à du 2,5 mm² sur les mêmes prises crée un maillon faible. En cas de forte intensité, c’est le conducteur le plus fin qui surchauffera.
La distance est également sous-estimée. Au-delà de 20-25 mètres, la chute de tension devient significative. Majorez d’une section pour être tranquille.
Enfin, méfiez-vous des câbles sans marquage complet. Sans certification NF ou CE visible, pas de garantie de qualité. Le Consuel refusera l’attestation, et votre assurance aussi en cas de sinistre.
Ce que vous pouvez faire vous-même
Soyons honnêtes : tout le monde n’a pas besoin d’un électricien pour changer une prise. Remplacer un interrupteur à l’identique, ajouter un point lumineux sur un circuit existant, tirer un câble dans une gaine déjà en place — si vous êtes à l’aise avec les bases et que vous coupez le courant avant d’intervenir, c’est à votre portée.
En revanche, certaines interventions nécessitent un professionnel : création d’un nouveau circuit au tableau, modification de la liaison compteur-tableau, installation d’une borne de recharge, mise en conformité d’une installation ancienne. Pour une rénovation complète ou une construction neuve, l’électricien reste indispensable — il établira une note de calcul précise et vous fournira l’attestation Consuel requise.
Ce n’est pas une dépense superflue. C’est une sécurité.
Section de câble : l’essentiel à retenir
Trois sections couvrent 90 % de vos besoins : le 1,5 mm² pour l’éclairage, le 2,5 mm² pour les prises et circuits dédiés standards, le 6 mm² pour les appareils puissants. Si vous retenez ça, vous avez l’essentiel.
Un câble certifié NF coûte quelques euros de plus au mètre. C’est dérisoire face aux conséquences d’un câble douteux — refus Consuel, problèmes d’assurance, ou pire. Ne faites pas cette économie.
Et quand vous hésitez entre deux sections, prenez la plus grande. Un câble trop gros ne pose aucun problème ; un câble trop petit peut en poser de très sérieux.
Serge, lui, a finalement opté pour du 2,5 mm² pour ses prises d’atelier, du 1,5 mm² pour l’éclairage, et une ligne dédiée en 6 mm² pour sa future scie à ruban et les machines qu’il compte ajouter ensuite. Anticiper, c’est éviter de tout refaire dans deux ans. La logique, une fois comprise, devient assez naturelle à appliquer.
« J’ai vu des fils noircis derrière des disjoncteurs chez des propriétaires qui n’avaient rien remarqué pendant des années. L’électricité, ça ne pardonne pas l’à-peu-près. Prenez le temps de bien dimensionner — c’est le genre d’investissement qu’on ne regrette jamais. »
